STM8S207R8T6

ຜູ້ສະຫນອງຈີນ XT-ShenZhen ສະຫນອງທ່ານSTM8S207R8T6ຊິບ.STM8S207R8T6ເປັນ​ຜະ​ລິດ​ຕະ​ພັນ MCU 8-bit ທີ່​ປັບ​ປຸງ​ຕົ້ນ​ຕໍ​ເປັນ​ເອ​ກະ​ລາດ​ພັດ​ທະ​ນາ​ໂດຍ​STMicroelectronics, ດ້ວຍ 64 KB Flash, CPU 24 MHz ແລະ EEPROM ປະສົມປະສານ. ມັນສະຫນອງຂໍ້ໄດ້ປຽບດັ່ງຕໍ່ໄປນີ້: ຄ່າໃຊ້ຈ່າຍຂອງລະບົບຫຼຸດລົງ, ປະສິດທິພາບທີ່ເຂັ້ມແຂງ, ວົງຈອນການພັດທະນາສັ້ນແລະຊີວິດຜະລິດຕະພັນຍາວ. ຖ້າທ່ານຕ້ອງການຮູ້ເພີ່ມເຕີມ, ກະລຸນາຝາກຂໍ້ຄວາມໃຫ້ພວກເຮົາ, XT-ShenZhen ຈະຕອບກັບຂໍ້ຄວາມຂອງທ່ານພາຍໃນ 24 ຊົ່ວໂມງ!

ລາຍ​ລະ​ອຽດ​ຜະ​ລິດ​ຕະ​ພັນ

ໄດ້STM8S207R8T6ຖືກເອີ້ນວ່າອຸປະກອນທີ່ມີຄວາມຫນາແຫນ້ນສູງໃນ STM8S Microcontroller Family Reference Manual.

ໄດ້STM8S207R8T6ໄມໂຄຄອນຄວບຄຸມແປດບິດໃຫ້ຄວາມຊົງຈໍາໂຄງການ Flash ສູງສຸດ 64KB, ອຸປະກອນມີທັງຂໍ້ມູນຈິງປະສົມປະສານ EEPROM ທີ່ມີຮອບຂຽນ / ລຶບເຖິງ 300k ແລະການເຊື່ອມໂຍງລະບົບລະດັບສູງກັບ oscillator ໂມງພາຍໃນ, watchdog ແລະ reset ພະລັງງານລົງ, ດັ່ງນັ້ນ. ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍຂອງລະບົບ.

ການ​ປະ​ຕິ​ບັດ​ຂອງ​STM8S207R8T6ອຸປະກອນໄດ້ຮັບການຮັບປະກັນໂດຍຄຸນສົມບັດທີ່ປັບປຸງເຊັ່ນ: 20 MIPS ທີ່ຄວາມຖີ່ຂອງໂມງ CPU 24 MHz ແລະ I/O ທີ່ເຂັ້ມແຂງ, ເຄື່ອງມືເຝົ້າລະວັງເອກະລາດ (ມີແຫຼ່ງໂມງແຍກຕ່າງຫາກ), ລະບົບຄວາມປອດໄພຂອງໂມງ.

ເນື່ອງຈາກSTM8S207R8T6ຄວາມສາມາດໃນການຂະຫຍາຍຂອງຄໍາຮ້ອງສະຫມັກໃນສະຖາປັດຕະຍະກໍາຜະລິດຕະພັນຄອບຄົວທົ່ວໄປທີ່ມີ pinout ທີ່ເຂົ້າກັນໄດ້, ແຜນທີ່ຫນ່ວຍຄວາມຈໍາແລະອຸປະກອນຕໍ່ໂມດູນ, ມັນມີວົງຈອນການພັດທະນາສັ້ນແລະສະເຫນີເອກະສານທີ່ສົມບູນແລະທາງເລືອກຂອງເຄື່ອງມືພັດທະນາ.

ແກນຂັ້ນສູງທີ່ໃຊ້ໃນຜະລິດຕະພັນຂອງຊຸດ STM8S ເຮັດໃຫ້ອາຍຸຍືນຂອງພວກເຂົາຮັບປະກັນ. ພວກມັນຖືກຜະລິດດ້ວຍແກນໂດຍໃຊ້ເທກໂນໂລຍີທີ່ທັນສະໄຫມແລະເຫມາະສົມກັບຄໍາຮ້ອງສະຫມັກຈາກ 2.95 V ຫາ 5.5 V.

ລັກສະນະທີ່ດີເລີດຂ້າງເທິງນີ້ເຮັດໃຫ້ການSTM8S207R8T6ອຸ​ປະ​ກອນ​ມີ​ຄວາມ​ໄດ້​ປຽບ​ດັ່ງ​ຕໍ່​ໄປ​ນີ້​: ການ​ຫຼຸດ​ຜ່ອນ​ຄ່າ​ໃຊ້​ຈ່າຍ​ລະ​ບົບ​, ການ​ປະ​ຕິ​ບັດ​ທີ່​ເຂັ້ມ​ແຂງ​, ວົງ​ຈອນ​ການ​ພັດ​ທະ​ນາ​ສັ້ນ​ແລະ​ຊີ​ວິດ​ຜະ​ລິດ​ຕະ​ພັນ​ຍາວ​.

ຄຸນສົມບັດຜະລິດຕະພັນ

â Kernel

f CPU ສູງສຸດ: ສູງສຸດ 24 MHz, 0 ສະຖານະລໍຖ້າ @ f CPUâ º ¤16 MHz

Advanced STM8 core ກັບສະຖາປັດຕະຍະກໍາ Harvard ແລະທໍ່ 3 ຂັ້ນຕອນ

ຊຸດຄໍາແນະນໍາທີ່ຂະຫຍາຍ

ສູງສຸດ 20 MIPS @ 24 MHz

âຄວາມຊົງຈຳ

ໂປຣແກຣມ: ເຖິງ 128 KB Flash; ການເກັບຮັກສາຂໍ້ມູນ 20 ປີຢູ່ທີ່ 55 ° C ຫຼັງຈາກ 10 ຮອບວຽນ

ຂໍ້ມູນ: ເຖິງ 2 KB ຂອງຂໍ້ມູນຈິງ EEPROM; ອາຍຸແບັດ 300kcycles

RAM: ສູງສຸດ 6 KB

ໂມງ, ຣີເຊັດ ແລະການຈັດການພະລັງງານ

ແຮງດັນປະຕິບັດງານ 2.95 ຫາ 5.5 V

Low Power Crystal Resonator Oscillator

â​ະ​ຫ​ນູ​ໂມງ​ພາຍ​ນອກ

ພາຍໃນ, ຜູ້ໃຊ້ສາມາດຕັດໄດ້ 16 MHz RC

ພະລັງງານຕ່ໍາພາຍໃນ 128 kHz RC

ລະບົບຄວາມປອດໄພໂມງທີ່ມີໂມງ

ລໍຖ້າ, Active Suspend, ແລະ Suspend Low Power Modes

ໂມງຕໍ່ຂ້າງຖືກປິດໄວ້ເປັນສ່ວນບຸກຄົນ

ເປີດໃຊ້ຢ່າງຖາວອນ, ພະລັງງານຕໍ່າ ແລະ ຣີເຊັດການປິດເຄື່ອງ

â ການຈັດການຂັດຂວາງ

Nested Interrupt Controller ກັບ 32 Interrupts

ເຖິງ 37 ການຂັດຂວາງພາຍນອກໃນ 6 vectors

âជន​ຈັບ​ເວ​ລາ

2 ເຄື່ອງຈັບເວລາຈຸດປະສົງທົ່ວໄປ 16-ບິດ ທີ່ມີ 2 3 ຊ່ອງ CAPCOM (I2C, OC ຫຼື PWM)

Advanced Control Timer: 16-bit, 4 CAPCOM channels, 3 outputs complementary, dead-time insertion and flexible synchronization

ເຄື່ອງຈັບເວລາພື້ນຖານ 8-bit ກັບ prescaler 8-bit

ໂມງຈັບເວລາປຸກອັດຕະໂນມັດ

Window watchdog, watchdog ເອກະລາດ

âυº ການໂຕ້ຕອບການສື່ສານ

ຄວາມໄວສູງ 1 Mbit/s beCAN 2.0B

UART ທີ່​ມີ​ຜົນ​ຜະ​ລິດ​ໂມງ​ສໍາ​ລັບ​ການ​ປະ​ຕິ​ບັດ​ການ synchronous - LIN ແມ່​ແບບ​

UART ກັບ LIN 2.1 ຄວາມເຂົ້າກັນໄດ້, Master/Slave Mode ແລະ Auto-Resync

ການໂຕ້ຕອບ SPI ສູງສຸດ 10 Mbit/s

I 2 C interface ສູງເຖິງ 400 Kbit/s

ADC 10-bit ທີ່ມີເຖິງ 16 ຊ່ອງ

âជន​ອິນ​ພຸດ/ຜົນ​ຜະ​ລິດ

ສູງສຸດ 68 I/Os ໃນແພັກເກັດ 80-pin, ລວມທັງ 18 ຜົນຜະລິດທີ່ຈົມລົງສູງ.

ການອອກແບບ I/O ທີ່ເຂັ້ມແຂງສູງບໍ່ໄດ້ຮັບຜົນກະທົບຈາກການສີດປະຈຸບັນ

ສະ​ຫນັບ​ສະ​ຫນູນ​ການ​ພັດ​ທະ​ນາ​

ໂມດູນການໂຕ້ຕອບສາຍດຽວ (SWIM) ແລະໂມດູນດີບັກ (DM)

ລະຫັດ ID ເປັນເອກະລັກ 96-bit ສໍາລັບແຕ່ລະອຸປະກອນ

ຕົວກໍານົດການຜະລິດຕະພັນ

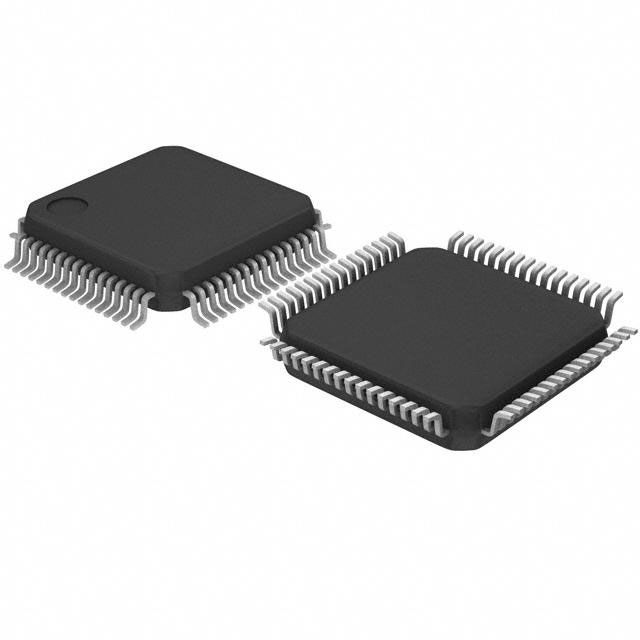

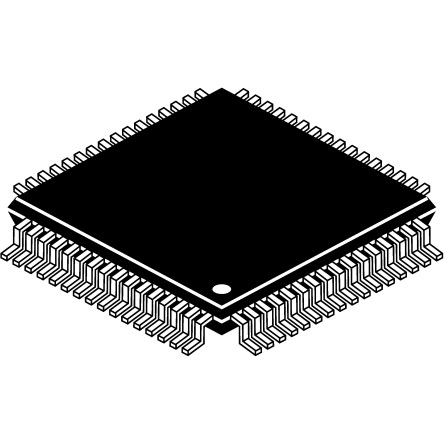

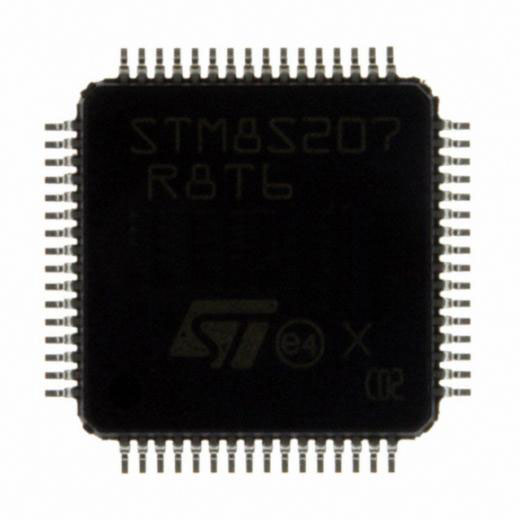

ຮູບຜະລິດຕະພັນ

FAQ

ຖາມ: ການຂົນສົ່ງຂອງເຈົ້າໄວບໍ?

A: ແມ່ນແລ້ວ, ພວກເຮົາມີສາງຂອງພວກເຮົາເອງແລະສິນຄ້າສ່ວນໃຫຍ່ແມ່ນຢູ່ໃນຫຼັກຊັບ. ການຈັດສົ່ງໃນມື້ດຽວກັນໄວເທົ່າທີ່ຈະໄວໄດ້.

ຖາມ: ຜະລິດຕະພັນຂອງທ່ານມີການຮັບປະກັນຄຸນນະພາບບໍ?

A: ແມ່ນແລ້ວ, ຜະລິດຕະພັນຂອງພວກເຮົາທັງຫມົດຕ້ອງໄດ້ຮັບການທົດສອບກ່ອນການຂົນສົ່ງ.

ຖາມ: ເຈົ້າຕ້ອງການອ້າງອີງຂ້ອຍດົນປານໃດ?

A: ໃນລະຫວ່າງມື້ເຮັດວຽກ, ຫຼັງຈາກໄດ້ຮັບຂໍ້ມູນຂອງທ່ານ, ໃບສະເຫນີລາຄາຈະຖືກສົ່ງໄປຫາທ່ານພາຍໃນມື້ດຽວກັນ.
